Comment spécifier la gravure d'étiquettes en plastique pour les panneaux électriques

Comment spécifier la gravure d'étiquettes en plastique pour les panneaux électriques

Les étiquettes gravées sur les panneaux électriques doivent être traitées comme des pièces d’ingénierie contrôlées. Une spécification utile relie chaque étiquette au dessin approuvé, définit le matériau et l'itinéraire de traitement, et enregistre les dimensions, les conditions de montage et de service avant la production.

Pourquoi une étiquette de panneau électrique est plus qu'un morceau de texte

Une armoire de commande peut contenir des moyens de déconnexion, des alimentations, des disjoncteurs, des sélecteurs, des voyants lumineux, des bornes, des instructions de maintenance et des systèmes à tensions multiples. Les étiquettes gravées sur les panneaux électriques autour de ces composants aident les opérateurs et les techniciens à connecter l'appareil physique à un dessin, une séquence de fonctionnement ou une procédure de maintenance. Une étiquette visuellement attrayante n’est pas utile si sa formulation est erronée, si sa position est ambiguë ou si elle devient illisible dans l’environnement réel.

Aux États-Unis, OSHA 29 CFR 1910.303(f) stipule que certains moyens et circuits de déconnexion doivent être marqués lisiblement pour indiquer leur objectif et que les marquages ​​requis doivent être suffisamment durables pour l'environnement concerné. Il s'agit d'un principe de conception important, mais cela ne signifie pas qu'une seule feuille de plastique rend automatiquement un panneau conforme à la norme OSHA. Le concepteur de l'équipement, le constructeur de tableaux et l'autorité compétente doivent déterminer quelles règles s'appliquent, ce que doit dire chaque marquage et où il doit être installé.

UL 508A est une norme distincte pour les panneaux de commande industriels. UL Solutions explique que les ateliers de panneaux qualifiés ont besoin de personnel capable d'interpréter et d'appliquer ses exigences. LYSHIRE fournit des matériaux de gravure et peut examiner les exigences relatives aux étiquettes finies, mais cela ne remplace pas le processus de certification ni la responsabilité technique du constructeur de panneaux.

Commencez par le calendrier d’identification approuvé

L'intrant de production le plus sûr est un calendrier ou un dessin d'étiquette contrôlé, et non un texte copié à partir d'un e-mail ou d'une photographie. Donnez à chaque élément une référence unique qui le relie au panneau, à l'emplacement et à la révision du dessin. Si la commande contient des données variables, utilisez une feuille de calcul structurée ou un package de illustrations approuvé avec une relation claire entre les lignes et les pièces.

Confirmez la majuscule, la ponctuation, les unités, la notation de tension, les abréviations, les sauts de ligne, les symboles et la langue. Indiquez si les caractères doivent respecter une hauteur ou une largeur de trait minimale. Si l'étiquette comprend un numéro de série, une étiquette d'équipement, un code QR ou un code-barres, indiquez le format des données et la méthode de vérification. Le graveur ne doit pas deviner la terminologie technique ou « corriger » un code sans approbation écrite.

Un champ de révision est particulièrement important pour les commandes répétées. Lorsque la conception d'une machine change, une étiquette ancienne mais visuellement similaire peut créer une erreur de maintenance. Enregistrez le numéro du dessin, la révision, la date d'approbation et tout texte remplacé, et conservez les étiquettes obsolètes physiquement séparées du lot libéré.

Définir la fonction de chaque type d'étiquette

Ces groupes peuvent partager une famille matérielle, mais ils ne partagent pas nécessairement le même rôle de conformité. Par exemple, une légende de sélecteur gravée et une marque de certification ne sont pas interchangeables. Ne reproduisez jamais une marque de certification, une plaque signalétique ou une étiquette de sécurité réglementée sans autorisation et sans les exigences de marquage applicables.

Sélectionnez les couleurs du visage et du noyau à partir des exigences du projet

Le plastique gravé à deux épaisseurs crée un contraste en supprimant une fine couche frontale et en exposant un noyau de couleur différente. Les combinaisons courantes telles que noir/blanc, rouge/blanc, jaune/noir ou blanc/noir peuvent produire une identification claire, mais la « meilleure » couleur n’est pas universelle. L'éclairage, la distance de visualisation, l'état de surface, la contamination et les composants à proximité affectent tous la lisibilité.

Les couleurs de sécurité et les mots d'avertissement doivent provenir de la norme locale applicable, des spécifications du client et de l'évaluation des risques techniques. Ne présumez pas que chaque étiquette rouge signifie la même chose ou qu’une combinaison de couleurs familière est automatiquement conforme. Pour l'identification générale de l'appareil, sélectionnez un contraste qui reste lisible sous l'éclairage de l'installation et testez le plus petit texte en taille réelle.

Les surfaces mates peuvent réduire les reflets gênants sous l’éclairage des armoires. Les finitions brillantes et métalliques peuvent être appropriées pour le marquage ou pour certaines plaques signalétiques, mais doivent être évaluées en termes d'éblouissement et de visibilité des caractères fins. Si plusieurs panneaux appartiennent à une même famille de machines, définissez une palette face/noyau approuvée afin que les étiquettes de remplacement restent cohérentes.

Choisissez l'itinéraire du matériau avant de choisir les paramètres de la machine

LYSHIRE sépare les itinéraires de matériaux mécaniques et laser standard. Les feuilles de gravure ABS standard sont destinées au routage CNC, à la gravure rotative, au perçage, au sciage et à la fabrication mécanique associée. Les feuilles de gravure laser à base de PMMA/acrylique constituent la voie normale pour la gravure et la découpe au laser CO2. Une description d'achat doit indiquer à la fois la construction matérielle et le processus prévu.

Les fournisseurs de matériaux laser tels que Trotec décrivent des feuilles acryliques modifiées à deux et trois couches avec une fine couche supérieure qui est retirée pour révéler le noyau. Gravotech propose séparément des matériaux développés pour la gravure et la découpe rotative. Ces exemples montrent pourquoi la « gravure sur plastique » à elle seule ne constitue pas une déclaration complète de compatibilité machine. Les paramètres doivent être testés pour le matériau exact, l'épaisseur, l'équipement, l'optique ou la fraise et la qualité des bords requise.

Choisissez un itinéraire en tenant compte du plus petit texte, de la géométrie de coupe, des trous, de l'apparence des bords, du temps de cycle et de l'équipement disponible pour le fabricant. Si les étiquettes doivent être fournies sous forme de pièces finies, envoyez les illustrations et la géométrie à LYSHIRE pour un examen du processus. Pour un aperçu des deux itinéraires, voir leSystème de traitement LYSHIREet legamme de feuilles de gravure laser.

Spécifier les dimensions, l'épaisseur et les détails de fabrication

Le dessin doit définir la largeur et la hauteur finies, l'épaisseur, le rayon du coin, le diamètre du trou, les positions centrales du trou, les fentes, les découpes, les biseaux et l'acceptation des bords. Indiquez si les dimensions sont nominales ou contrôlées par une tolérance. Les étiquettes placées autour des interrupteurs ou des voyants lumineux nécessitent un espace suffisant afin de ne pas gêner le fonctionnement, l'étanchéité ou l'accès pour l'entretien.

Le langage d'épaisseur commun de LYSHIRE comprend 0,1, 0,3, 0,5, 0,8, 1,3, 1,5 et 3,0 mm, 1,3 et 1,5 mm étant communs à de nombreuses applications de gravure rigide. La disponibilité et la construction varient selon l'itinéraire du produit ; ne transférez pas une liste d’épaisseur ou une tolérance à chaque matériau. Le langage de feuille standard inclut les formats 600 × 1 200 mm et les formats découpés sur mesure, tandis que la faisabilité de la pièce finie dépend du dessin, de la quantité et du plan de fabrication.

Plus épais n’est pas automatiquement meilleur. Une plaque plus épaisse peut faire saillie plus loin de la surface du panneau, affecter les dégagements des interrupteurs ou nécessiter un matériel de fixation différent. Une étiquette fine peut convenir à une application d'adhésif plat mais nécessite une manipulation et un support de substrat appropriés. Examinez l’ensemble complet plutôt que de sélectionner l’épaisseur uniquement en fonction de l’apparence.

Adaptez la méthode de montage à la surface réelle

Les fixations mécaniques sont souvent sélectionnées lorsque le dessin prévoit déjà des trous ou lorsque le retrait et le remplacement sont prévus. La spécification doit indiquer la taille du trou, les exigences en matière de fraisage ou de contre-alésage, le dégagement de la tête de fixation et si la fissuration autour des trous constitue un problème d'acceptation.

L'adhésif sensible à la pression peut accélérer l'installation sur des surfaces appropriées, mais ses performances dépendent du substrat, du revêtement, de la texture de la surface, de la propreté, de la courbure, de la température et de l'exposition. Le métal enduit de poudre peut être lisse ou texturé ; deux revêtements visuellement similaires peuvent produire des résultats de liaison différents. Les plastiques à faible énergie de surface tels que le PP ou le PE nécessitent une évaluation séparée.

Lorsque vous demandez des étiquettes à graver pour panneaux électriques à dos adhésif, indiquez le substrat d'installation réel et indiquez s'il est plat, incurvé, peint ou enduit de poudre. Testez le support proposé sur la surface réelle avant la production en série. L’installateur doit suivre les instructions du fournisseur d’adhésif en matière de préparation, de pression et de maintien.

Définir l'environnement de service sans présumer de la durabilité

Indiquez si le panneau est à l'intérieur, à l'abri à l'extérieur ou entièrement exposé. Incluez la plage de température prévue, l’exposition au soleil ou aux UV, l’humidité, l’huile, les produits chimiques de nettoyage, l’abrasion et la fréquence d’entretien. Un matériau adapté à une armoire intérieure propre ne convient pas automatiquement à une enceinte extérieure ou à une zone de lavage.

L'aptitude à l'extérieur, la performance au feu, la résistance chimique et la résistance au nettoyage font partie des spécifications exactes du produit et des conditions de test. Les termes génériques tels que ABS, acrylique, mat ou métallique ne constituent pas des certifications de performance. Si un projet nécessite une note particulière ou une méthode de test documentée, incluez-la dans la demande et vérifiez la note sélectionnée avant l'approbation.

La lisibilité change également avec l'utilisation. Les étiquettes situées à proximité des commandes fréquemment utilisées peuvent être touchées ou essuyées plus souvent que les étiquettes situées à l'intérieur d'une armoire verrouillée. La position, la géométrie de protection et les pratiques de nettoyage peuvent avoir autant d’importance que les propriétés nominales du matériau.

Approuver un échantillon représentatif et une preuve contrôlée

Une épreuve doit montrer le texte exact, les sauts de ligne, les symboles, la direction face/noyau, les dimensions, les positions des trous et la quantité pour chaque groupe de variables. Un échantillon physique doit représenter le texte le plus petit, l'espacement le plus serré, la combinaison de couleurs la plus critique, l'épaisseur réelle et la voie de traitement prévue. Si de l'adhésif est impliqué, testez-le sur la surface réelle.

Inspectez l’échantillon dans l’orientation et l’éclairage réels. Confirmez le contraste, l'intégralité des caractères, la profondeur de gravure, la qualité des bords, l'ajustement dimensionnel, l'alignement des trous, l'état de la surface et le montage. Enregistrez le modèle de matériau accepté, les couleurs, la finition, l'outil ou l'itinéraire de processus et la révision du dessin afin que la production et les commandes répétées partagent la même référence.

Un échantillon ne remplace pas le contrôle de production. Le contrat d'achat doit définir comment le lot sera vérifié, comment les données variables seront rapprochées, quelle tolérance de quantité s'applique et comment les étiquettes seront regroupées et emballées pour l'installation.

Problèmes courants et éléments à vérifier

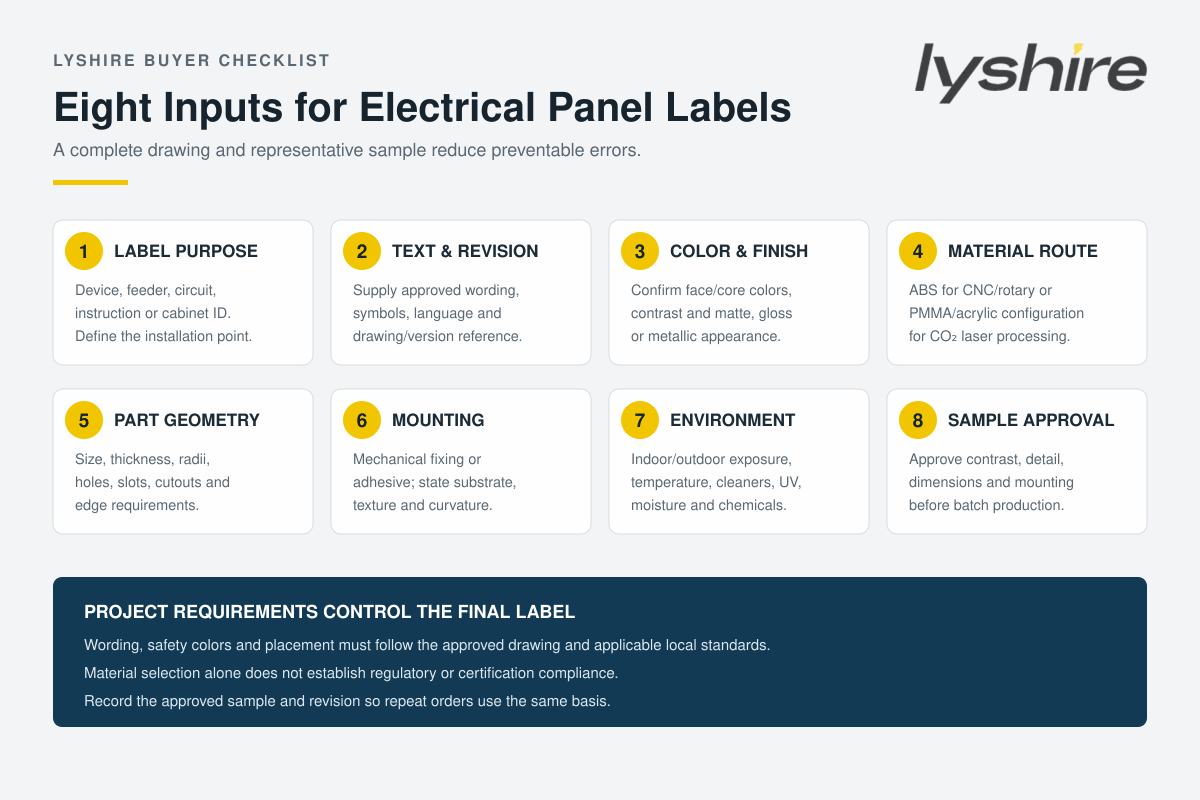

Liste de contrôle RFQ pour les étiquettes de gravure de panneaux électriques

Lorsque vous demandez des étiquettes de gravure sur des panneaux électriques, envoyez le calendrier des étiquettes et le dessin publié ; référence du panneau et de l'installation ; formulation exacte, langage et symboles ; données variables ; couleurs et finition de la face/du noyau ; Voie laser ABS/CNC ou PMMA/CO2 ; épaisseur; dimensions finies ; trous et formes spéciales ; méthode de montage ; substrat réel ; environnement; quantité; groupes d'emballage; et l'échantillon ou le dossier d'inspection requis.

Pour les pièces finies, identifiez les étiquettes appartenant à chaque armoire ou machine afin qu'elles puissent être emballées dans l'ordre d'installation. Si l'exigence est encore au stade de la fiche de matériau, spécifiez le format de feuille complète ou découpé sur mesure et examinez les spécifications de LYSHIRE.système de structure de feuille de gravure. Pour les formes non standard, plusieurs ensembles de données ou un support spécial, voirapplications personnalisées.
