La préparation des illustrations de gravure pour feuilles de plastique commence par un fichier contrôlé, et non par un réglage de la machine. Les acheteurs et les fabricants doivent connecter le modèle modifiable, le fichier de production, l'épreuve, le matériau, les couches de processus, les dimensions et la liste de données variables sous une seule révision approuvée.

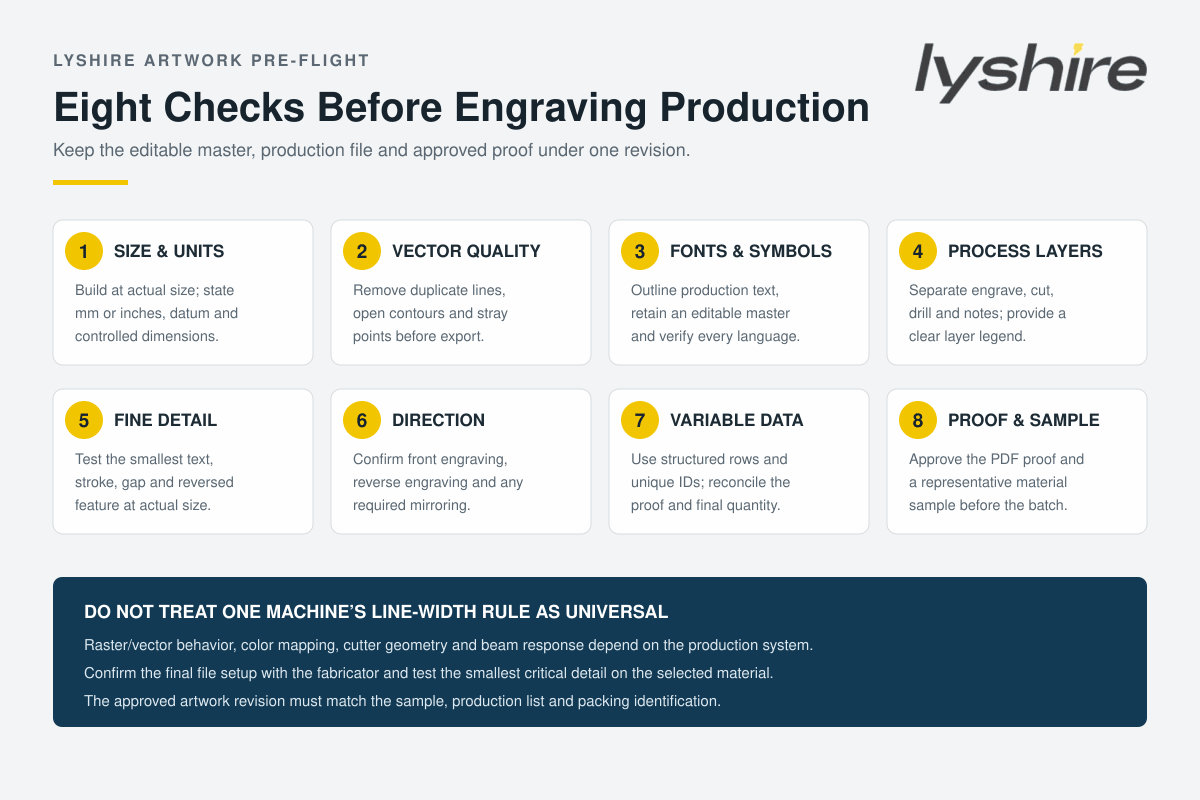

Traiter les illustrations comme une spécification de fabrication

Un aperçu d'écran attrayant peut toujours produire une mauvaise étiquette. Une police manquante peut être remplacée sans avertissement, un chemin dupliqué peut être coupé deux fois, un fichier peut s'ouvrir dans les mauvaises unités ou des objets de gravure et de découpe peuvent être affectés au même processus. Les illustrations de gravure de précision doivent donc communiquer à la fois à quoi devrait ressembler la pièce finie et comment chaque objet doit être traité.

Le dossier de production doit identifier le numéro de pièce, le numéro de dessin, la révision, l'échelle, les unités, les dimensions finies, la direction de la couleur de la face/du noyau, l'itinéraire du matériau et la quantité. L'épreuve numérique doit utiliser la même source que le fichier de production. Si un client approuve une capture d'écran alors que l'opérateur utilise un fichier différent, la piste d'approbation est interrompue.

Conservez trois enregistrements associés : un fichier principal modifiable contenant du texte en direct et l'historique de la construction ; une copie de production verrouillée préparée pour le système sélectionné ; et une épreuve PDF lisible par l'homme montrant les dimensions, le texte et la révision. Les noms de fichiers doivent rendre leur relation évidente.

Choisissez le contenu vectoriel ou raster par fonction

Les illustrations vectorielles décrivent mathématiquement les lignes, les courbes et les formes, de sorte qu'elles peuvent être redimensionnées sans la pixellisation associée à un bitmap basse résolution. Cela rend les fichiers vectoriels à graver adaptés aux contours découpés, aux trous, aux bordures, aux logos, au texte souligné et à toute autre géométrie contrôlée. Les images raster sont construites à partir de pixels et sont couramment utilisées pour les photographies, les textures ou les gravures ombrées.

Les directives officielles d'Epilog en matière de raster et de vecteur expliquent que les graphiques raster et les remplissages vectoriels sont normalement gravés, tandis que des lignes vectorielles suffisamment fines peuvent être interprétées comme des tracés de découpe par son logiciel. Le seuil numérique indiqué par un fournisseur d'équipement ne constitue pas une norme universelle. L’opérateur doit utiliser le manuel, le pilote et le flux de travail de la machine de production.

Une image raster haute résolution peut convenir à un graphique tonal, mais la conversion d'une capture d'écran floue en un fichier plus volumineux ne recrée pas les détails manquants. Si un logo doit avoir des bords contrôlés, demandez l’illustration vectorielle originale. Le traçage automatique et la configuration complète du fichier de gravure laser doivent être inspectés pour détecter les nœuds excessifs, les formes cassées, les trous involontaires et les lettres déformées.

Conservez le modèle modifiable avant de décrire les polices

La disponibilité des polices est une source courante de différences de production. Si l'ordinateur récepteur n'a pas la même police ou la même version, le texte en direct peut être redistribué, modifier la largeur des caractères ou remplacer une autre police. Adobe explique que la conversion du texte en contours transforme les caractères en formes vectorielles, mais le texte perd alors ses propriétés d'édition normales.

Pour cette raison, conservez un modèle modifiable avec le texte dynamique et créez une copie de production distincte avec le texte approuvé converti en plans. N'écrasez pas la seule source modifiable. Incluez une épreuve PDF lisible afin que l'orthographe, les chiffres, les symboles, les accents, les caractères arabes ou d'autres langues puissent être vérifiés visuellement.

Gravotech distingue les polices de contour et les polices de gravure/découpe et note que la licence de police est également importante lors de la vente de produits gravés. L'acheteur ou le propriétaire de l'œuvre d'art doit confirmer le droit de reproduire les polices, logos et symboles commerciaux. La conversion d'une police en chemins ne crée pas de licence.

Construisez le fichier à sa taille réelle et déclarez les unités

Préparez des illustrations de gravure de précision à l’échelle 1:1 chaque fois que cela est possible. Indiquez si le fichier utilise des millimètres ou des pouces et placez au moins une dimension contrôlée sur l'épreuve. Une plaque de 100 mm ouverte à 100 pouces crée une erreur évidente, mais des conversions d'échelle plus subtiles peuvent modifier la taille du texte, l'espacement des trous et les marges des bords sans se faire remarquer.

Définissez la largeur, la hauteur, l'épaisseur, le rayon du coin, le diamètre du trou, les positions centrales du trou et toutes les fentes ou découpes. Utilisez une référence claire plutôt que de coter la même fonction à partir de plusieurs références incohérentes. Si une ouverture de panneau ou un modèle de fixation est critique, fournissez le dessin de raccordement ou un échantillon approuvé.

Ne vous fiez pas uniquement à une limite de page pour représenter le contour fini. Placez le chemin de coupe sur un calque nommé et affichez les dimensions finales séparément. Supprimez les objets cachés en dehors de la zone de travail, sauf s'il s'agit de notes de production intentionnelles.

Gravure, découpe, perçage et notes séparés

La cartographie des couleurs et les calques peuvent aider un opérateur à attribuer différents processus, passes ou paramètres. Epilog documente le mappage des couleurs sous la forme d'un flux de travail d'illustration vectorielle pour plusieurs opérations, tandis que le logiciel Gravotech prend en charge la gestion des couches, les parcours d'outils par couleur, le travail matriciel et les listes de variables. Les noms exacts des couleurs et les largeurs de trait dépendent toujours du système de production sélectionné.

Utilisez des calques clairement nommés tels que ENGRAVE, CUT, HOLES et NOTES, et incluez une petite légende. Les notes de production, les dimensions et les marques d'enregistrement doivent être définies de manière à ce qu'elles ne puissent pas être accidentellement utilisées comme œuvres d'art. Si la gravure raster et la découpe vectorielle sont nécessaires, indiquez quels objets appartiennent à chaque processus.

Inspectez la géométrie à la recherche de chemins en double, de contours ouverts, d'auto-intersections, de minuscules fragments et d'objets qui se chevauchent. Une ligne de coupe dupliquée peut entraîner un deuxième passage inutile ; un contour ouvert peut empêcher la reconnaissance d'une forme comme prévu. Développez les effets complexes ou les masques d'écrêtage uniquement après avoir vérifié que le résultat reste fidèle et usinable.

Confirmer la gravure recto, la gravure inversée et la mise en miroir

La gravure faciale standard à deux épaisseurs supprime la couche supérieure du côté visible pour exposer le noyau contrastant. Les matériaux de gravure inversée sont traités à partir de l’arrière d’une face transparente et peuvent nécessiter une illustration en miroir afin que le texte se lise correctement depuis l’avant. Il s'agit de constructions différentes et ne doivent pas être traitées comme des instructions de fichiers interchangeables.

Écrivez FRONT ENGRAVE ou REVERSE ENGRAVE sur la note de production et indiquez le sens de lecture attendu sur l'épreuve. Ne copiez pas automatiquement l'intégralité d'une tâche car un composant est gravé à l'envers. Les logos, symboles asymétriques, flèches et textes multilingues doivent faire l’objet d’une vérification visuelle de la direction avant approbation.

Pour les projets LYSHIRE, identifiez le modèle de matériau et la structure face/noyau ainsi que la direction du fichier. Voir leSystème de structure de feuille de gravure LYSHIREpour la différence entre les configurations de surface et inversées.

Testez le texte minimum, les traits, les espaces et les détails inversés

Il n’existe pas de hauteur de texte ou de largeur de trait minimale universelle pour chaque plastique à graver. Le résultat dépend de la couche superficielle du matériau, du contraste, de la finition et de l’épaisseur ; le faisceau laser, la lentille et la mise au point ; ou la géométrie de la fraise, la netteté, le faux-rond et la profondeur de gravure. Le texte rempli, le texte sur une seule ligne et le texte inversé se comportent également différemment.

Créez un test représentatif contenant le plus petit caractère, le trait le plus fin, l'espace le plus étroit, le coin intérieur le plus serré et la plus petite fonction inversée utilisée dans le travail réel. Gravez-le à taille réelle sur le matériau prévu. Vérifiez si les compteurs restent ouverts, si les traits adjacents restent séparés, si le noyau est exposé de manière cohérente et si l'étiquette finale est lisible à la distance requise.

N'approuvez pas uniquement l'étiquette la plus grande ou la plus simple dans un ordre mixte. L'échantillon de production doit remettre en question le processus dans ses détails les plus critiques. Si plusieurs couleurs ou finitions de matériaux sont incluses, tester des combinaisons dont le contraste ou le comportement de surface peuvent différer.

Préparer la géométrie CNC et rotative pour la fraise réelle

Les illustrations de gravure CNC nécessitent plus qu’un contour visible. Le cutter a une géométrie de pointe physique, de sorte que les coins intérieurs très serrés, les espaces étroits ou les traits fins peuvent ne pas reproduire exactement comme dessiné. Un parcours d'outil peut suivre la ligne centrale, être décalé par rapport à un contour ou effacer une zone remplie en fonction du logiciel et de l'opération.

Fournissez des vecteurs propres et laissez le fabricant confirmer le choix de l'outil, les décalages, la profondeur et la stratégie d'usinage. Ne pré-compensez pas une géométrie de coupe inconnue en épaississant le texte de manière aléatoire. Si une largeur de trait fini ou une dimension de poche particulière est contrôlée, indiquez cette exigence sur le dessin et approuvez un test.

La configuration ABS standard de LYSHIRE appartient à la voie CNC/rotative. Les projets laser CO2 utilisent normalement la configuration séparée à base de PMMA/acrylique. Passez en revue leSystème de traitement LYSHIREavant de préparer un fichier pour plusieurs itinéraires de matériaux.

Contrôler le texte des variables, les numéros de série et les codes

La gravure de données variables nécessite une source structurée plutôt que des fichiers d'illustration renommés individuellement. Utilisez une ligne par pièce finie avec un identifiant unique, un texte exact et toute charge utile de code-barres ou de code QR. Conservez les zéros non significatifs comme texte là où ils sont significatifs et définissez si les espaces, les tirets et les majuscules font partie de la valeur codée.

Avant la production, rapprochez le nombre de lignes, la quantité demandée et le BAT généré. Vérifiez le premier, le dernier et le deuxième enregistrement représentatif, ainsi que les valeurs longues ou les caractères non latins. Si les codes doivent être scannés, définissez le contenu des données, le type de code attendu, la taille finie, la zone silencieuse et la méthode de vérification ; puis testez le code après gravure sur le matériau réel.

Le contenu variable ne doit pas être retapé manuellement sur la machine. Si une correction est nécessaire, mettez à jour la source de données contrôlée, émettez une nouvelle révision et régénérez la preuve afin que la modification reste traçable.

Package de fichiers de production recommandé

Les formats d'échange courants incluent AI, EPS, PDF, SVG et DXF, tandis que le contenu raster peut arriver au format PNG, TIFF ou JPEG de haute qualité. Les extensions de fichiers à elles seules ne garantissent pas un contenu utilisable : un PDF ne peut contenir qu'une image basse résolution, et un SVG peut toujours contenir des polices dynamiques ou des effets non pris en charge. Confirmez le format préféré et la version du logiciel avec le fabricant.

Défaillances courantes des illustrations et contrôles correctifs

Liste de contrôle de la demande de prix pour l'examen des illustrations et la production d'échantillons

Envoyez à LYSHIRE l'illustration modifiable ou le fichier vectoriel propre, la preuve PDF, les dimensions finies, les unités, la révision du dessin, la liste des étiquettes, le plus petit texte, les couleurs de la face/du noyau, la finition, l'épaisseur, le parcours laser ABS/CNC ou PMMA/CO2, les trous et les contours, la direction avant ou arrière, la source de données variables, le support, la quantité et l'approbation de l'échantillon requise.

Si des pièces finies sont demandées, identifiez les groupes d’emballage et les numéros de pièces afin que la production puisse être rapprochée du calendrier des étiquettes. Pour une géométrie inhabituelle, des mises en page multilingues ou un support spécial, consultezApplications personnalisées LYSHIRE.

Foire aux questions

Références des œuvres :Raster épilogue versus guidage vectoriel, Cartographie des couleurs de l'épilogue, Conseils Adobe pour la conversion texte-contour, Guide des polices de gravure GravotechetLogiciel Gravotech et capacités de liste de variables.
