De l'échantillon au vrac : comment approuver les feuilles de gravure ABS
Un échantillon peut bien graver mais ne parvient toujours pas à protéger un acheteur lors d’une production répétée si l’approbation n’enregistre que « feuille ABS noir/blanc ». Une approbation fiable convertit l'échantillon réussi en une référence contrôlée pour l'identité du matériau, les couleurs de la face/du noyau, la finition, l'épaisseur, le résultat de la gravure, la fabrication et les conditions de service.
Réponse directe :approuver ensemble la fiche physique et son résultat traité. Conservez une référence conservée, enregistrez la machine et les conditions de test, définissez les exigences mesurables et convenez de la manière dont le lot de production sera échantillonné. Une correspondance visuelle seule ne suffit pas, tandis qu’un plan d’inspection sans spécification convenue ne peut pas définir ce qui est acceptable.
Pourquoi l'approbation informelle échoue
« L'échantillon semble bon » n'est pas une spécification complète
L'apparence peut changer
La couleur, la brillance et la texture peuvent être différentes sous une autre source de lumière, à côté d'un autre matériau ou après le retrait du film protecteur. Les images d’écran ne constituent pas une norme de couleur définitive.
Le traitement modifie le résultat
La géométrie de la fraise, la profondeur, l'avance, le maintien de la pièce et le graphisme affectent le noyau révélé, la largeur de ligne, les bavures et la qualité des bords. Le matériel et la configuration doivent être examinés ensemble.
Une pièce, ce n'est pas beaucoup
Un bon échantillon de développement ne définit pas les emplacements d'échantillonnage, les classes de défauts ou la règle d'acceptation pour des centaines de feuilles de production. Ces contrôles doivent être convenus séparément.
La référence approuvée
Ce que l'acheteur et le fournisseur doivent congeler avant la production en vrac
| Article d'approbation | Quoi enregistrer | Pourquoi c'est important |
|---|---|---|
| Identité du produit | Fournisseur, code produit, parcours de traitement mécanique ABS, structure et révision. | Empêche la substitution d'une feuille visuellement similaire mais techniquement différente. |
| Visage et noyau | Échantillon physique de couleur de face/noyau, finition, texture et conditions de visualisation. | Définit à la fois le fond non gravé et la couleur de la légende révélée. |
| Dimensions | Taille nominale de la feuille, épaisseur, tolérances, exigences de planéité et surface utilisable. | Prend en charge les calculs stables de hauteur Z, de fabrication, d’emballage et de rendement. |
| Coupon traité | Petits textes approuvés, lignes étroites, symboles, trous, bords routés et paramètres utilisés. | Montre à quoi ressemble réellement un résultat de gravure et de fabrication acceptable. |
| État des surfaces | Film protecteur, marques autorisées, critères de rayures, contamination et méthode de nettoyage. | Évite les désaccords sur les défauts esthétiques après la livraison. |
| Installation et exposition | Méthode de montage, substrat, utilisation intérieure/extérieure, température, humidité, UV et produits chimiques. | Relie l’approbation matérielle à l’application réelle au lieu d’un seul test au banc. |
| Lot et dossiers | Identification du lot, date de l'échantillon, approbateur, durée de vie de l'échantillon conservé et règle de notification des modifications. | Rend les commandes répétées traçables et précise quand une réapprobation est requise. |
Approuver le résultat traité
Utiliser le flux de travail CNC ou rotatif réel de l'acheteur
La feuille de gravure standard à base d'ABS de LYSHIRE est destinée au routage CNC et à la gravure rotative. Le coupon d’approbation doit donc utiliser la machine, la fraise, le texte le plus petit, la ligne la plus étroite, la profondeur normale et toute étape de coupe ou de perçage requise par l’acheteur. Il doit exposer le noyau continu proprement, sans profondeur inutile.
Enregistrez le code du produit, l'outil, la profondeur, la vitesse de broche, l'avance, le serrage de la pièce et la révision du dessin avec le coupon accepté. Ces enregistrements ne créent pas de paramètres universels ; ils préservent les conditions qui ont produit le résultat approuvé sur cette machine.
Les projets laser CO2 doivent utiliser la configuration laser PMMA/acrylique distincte de LYSHIRE. Pour la sélection du processus, voir leSystème de traitement LYSHIREet le détailgamme de feuilles de gravure laser.
Gardez deux références
Conservez un échantillon de feuille non traité pour vérifier la couleur, la finition, la structure et l'épaisseur, ainsi qu'un coupon traité pour la gravure et la fabrication. Protégez-les du soleil, de la saleté, de l’abrasion et des manipulations incontrôlées, et identifiez leur date d’approbation et la révision du produit.
Couleur et apparence
Contrôlez la méthode de visualisation avant de définir une tolérance de couleur
La comparaison des couleurs n'a de sens que lorsque la référence, la méthode instrumentale et les conditions d'observation sont contrôlées. CIELAB fournit des coordonnées standardisées pour décrire la couleur, mais il ne fournit pas automatiquement la tolérance commerciale correcte pour une commande de feuille de gravure. L'acheteur et le fournisseur doivent convenir de la méthode de mesure, de la géométrie de l'instrument, de l'illuminant, de la préparation des échantillons et de la limite d'acceptation pour la finition spécifique.
Les surfaces mates, brillantes, brossées, miroir et texturées réfléchissent la lumière différemment. Les lectures des instruments doivent donc soutenir, et non remplacer, un examen visuel physique sous un éclairage convenu. Les feuilles de production doivent être comparées au standard physique retenu, et non à une photographie, une image de site Web ou un affichage sur un écran.
Inspection des lots de production

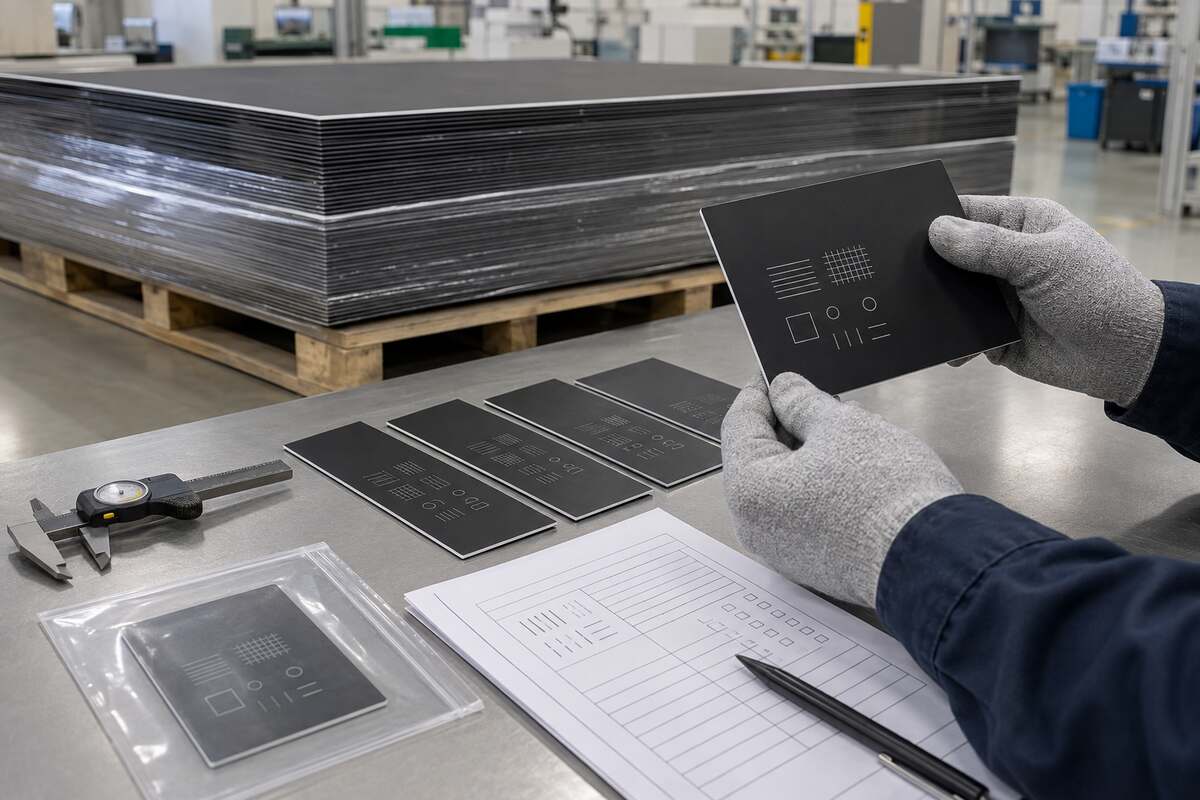

Une séquence pratique d’inspection entrante
- Définir le lot :identifier le code du produit, la structure de couleur, la finition, l'épaisseur, la quantité, le lot de production et les unités d'emballage couvertes par l'inspection.
- Sélectionnez des échantillons représentatifs :prélevez des échantillons dans différentes boîtes, positions de pile ou portions de production selon le plan convenu, et pas seulement à partir de la feuille supérieure la plus simple.
- Vérifiez votre identité et votre apparence :confirmer les étiquettes, les couleurs de la face/du noyau, la finition, le film protecteur, la contamination et les dommages visibles par rapport à la référence retenue.
- Mesurez les dimensions critiques :vérifier l'épaisseur, la dimension des tôles, la planéité ou les dimensions de la pièce finie aux endroits convenus et avec un équipement calibré adapté.
- Exécutez le test de processus approuvé :reproduire le coupon de gravure conservé et inspecter la révélation du noyau, les détails fins, la qualité des bords, les trous et autres fabrications requises.
- Classer et enregistrer les résultats :distinguer les non-conformités critiques, majeures et mineures telles que définies dans les spécifications d'achat.
- Appliquez la règle de décision convenue :accepter, rejeter, trier, retravailler ou demander un examen technique conformément au contrat – et non à une règle improvisée créée après l’apparition d’un problème.
- Conserver la traçabilité :conserver le dossier d'inspection, l'identification de l'échantillon, les photographies lorsque cela est utile et une pièce représentative conservée pour la comparaison des commandes répétées.
Plans d'échantillonnage
AQL organise les décisions ; Il ne définit pas la qualité du produit
L'ISO 2859-1:2026 fournit des plans d'échantillonnage pour acceptation pour l'inspection lot par lot par attributs. Un acheteur peut utiliser un plan convenu dans le cadre de l’inspection à la réception, mais la norme ne décide pas quels défauts de la feuille de gravure sont critiques, majeurs ou mineurs, ni ne fixe les limites de couleur, d’épaisseur ou de gravure du produit. Ces exigences appartiennent au dessin, aux spécifications, à l’échantillon approuvé et au contrat d’achat.
Le niveau d'inspection, la limite de qualité d'acceptation, la taille de l'échantillon et les règles de changement doivent être sélectionnés par un personnel qualité qualifié en fonction des risques, de l'historique et des exigences contractuelles. Les caractéristiques critiques pour la sécurité, réglementées ou critiques pour le fonctionnement peuvent nécessiter des contrôles plus stricts ou une inspection complète plutôt qu'un échantillonnage ordinaire.
Lacunes d’approbation courantes
Ce que révèlent habituellement les problèmes de commande répétée
| La couleur est contestée après la livraison | Aucune norme physique retenue, aucun éclairage contrôlé ou méthode de mesure convenue n’ont été établis. |
| La gravure expose le noyau de manière inégale | Examinez la planéité, le maintien de la pièce, l'état de l'outil, la profondeur, l'épaisseur et la construction de la face par rapport au coupon approuvé. |
| Les caractères fins semblent plus larges que l'échantillon | La géométrie de la fraise, la profondeur, l'usure de l'outil ou la révision du dessin peuvent avoir changé. |
| Le lot réussit visuellement mais échoue à l'assemblage | Les dimensions finies, les trous, la planéité, l'adhésif ou les conditions d'installation ne faisaient pas partie de l'approbation. |
| Les feuilles supérieures sont bonnes mais les feuilles internes varient | Les emplacements d'échantillonnage ne représentaient pas le lot complet ou la pile d'emballages. |
| La commande répétée diffère de la première commande | La révision du produit, l'échantillon conservé, les enregistrements de lots ou le processus de notification de modification n'étaient pas contrôlés. |
Contrôle des modifications
Décidez à l’avance de ce qui nécessite une réapprobation
La réapprobation doit être envisagée en cas de modification de la formulation du matériau, de la construction de la face, de la couleur du noyau, de la finition, de l'épaisseur, du film protecteur, de l'adhésif, de la méthode de traitement, du fournisseur, de la machine, de l'outillage ou de l'illustration critique. Un changement d'emballage peut également nécessiter un examen s'il peut affecter la planéité, l'état de la surface ou des dommages liés au transport.
Tous les changements administratifs ne nécessitent pas une qualification complète, mais les parties doivent définir qui évalue le changement et quelles preuves sont nécessaires. Cela peut aller de l'examen de documents à un nouvel échantillon physique, un essai de machine ou un test d'application.
Foire aux questions
FAQ sur l’approbation des feuilles de gravure ABS
Que doit contenir un échantillon de feuille de gravure ABS approuvé ?
Conservez un échantillon non traité identifié pour la couleur, la finition, la structure et les dimensions, ainsi qu'un coupon traité montrant le résultat de gravure et de fabrication approuvé. Enregistrez le code produit, la révision, la date, la configuration de la machine et les approbateurs.
Une photographie suffit-elle pour l’approbation des couleurs ?
Non. Les caméras, l’éclairage, la compression et les écrans peuvent modifier l’apparence. Utilisez une référence physique conservée dans des conditions de visualisation contrôlées et ajoutez une méthode instrumentale convenue lorsque le projet nécessite un contrôle numérique des couleurs.
L’échantillon doit-il être testé sur la propre machine de l’acheteur ?
Oui. La machine CNC ou rotative prévue, la fraise, les illustrations et les conditions normales de production fournissent les preuves les plus pertinentes. La voie ABS standard de LYSHIRE ne doit pas être traitée comme le matériau laser CO2 par défaut.
Une valeur AQL définit-elle une qualité de feuille acceptable ?
Non. Un plan d’échantillonnage basé sur le NQA permet de déterminer la quantité de lot qui est échantillonnée et jugée. Le cahier des charges du produit doit définir séparément les défauts, les mesures, les limites et les références approuvées.
Combien de feuilles doivent être vérifiées dans une commande groupée ?
Il n'existe pas de numéro universel. La taille de l'échantillon dépend de la taille du lot, du plan d'inspection, du risque de défaut, de l'historique des commandes et des exigences du contrat. Les échantillons doivent représenter différentes parties du lot.
Quand faut-il réapprouver une feuille de gravure ABS ?
Examinez la réapprobation lorsque le matériau, la structure de couleur, la finition, l'épaisseur, l'adhésif, le processus, la machine, l'outillage, l'illustration ou toute autre caractéristique pouvant affecter le résultat changent.
Examen des échantillons et des spécifications
Transformez un essai réussi en une norme d'achat reproductible
Envoyez à LYSHIRE votre processus CNC ou rotatif, les couleurs de face/noyau, la finition, l'épaisseur, les dimensions, les illustrations, la fabrication, la méthode de montage, l'environnement de service et les exigences d'inspection. Notre équipe peut préparer des échantillons de matériaux et des coupons traités pour des projets B2B qualifiés avant la production en vrac.
