Comment les feuilles de gravure à deux épaisseurs créent des étiquettes à contraste élevé
Structure de gravure à deux épaisseurs
Comment les feuilles de gravure à deux épaisseurs créent des étiquettes à contraste élevé
Les feuilles de gravure à deux épaisseurs sont utilisées lorsqu'un fabricant a besoin d'un contraste reproductible sans ajouter de lettrage séparé après la gravure. Le matériau combine une fine face colorée avec un noyau continu d'une couleur différente. Un traitement superficiel supprime le visage dans les zones sélectionnées et révèle le noyau sous forme de texte, de chiffres, de symboles ou de graphiques linéaires en retrait.
Réponse directe :une feuille de gravure à deux épaisseurs crée un contraste par sa structure. La couleur du visage reste sur la surface non traitée, tandis que la gravure laser, CNC ou rotative expose le noyau contrasté uniquement là où l'illustration est gravée. Le résultat n’est pas un lettrage en relief et ne doit pas ressembler à de l’encre imprimée sur la feuille.
Terminologie
Deux épaisseurs, bicolores, bicolores et doubles couleurs
Les acheteurs internationaux peuvent utiliser plusieurs noms pour le même concept général de matériau. La « feuille de gravure à deux épaisseurs » décrit le plus clairement la construction en couches. « plastique de gravure à 2 épaisseurs » est une orthographe numérique courante. « Bicolore », « bicolore » et « double couleur » soulignent le contraste visible entre la face et le cœur.
Ces termes n'identifient pas en eux-mêmes le polymère, la voie de traitement ou l'environnement de service. Une feuille peut utiliser une configuration de gravure mécanique à base d'ABS, une configuration laser à base de PMMA/acrylique ou une autre structure testée par le fournisseur. Les données exactes du produit doivent donc être confirmées avant de pouvoir être attribuées à une machine.

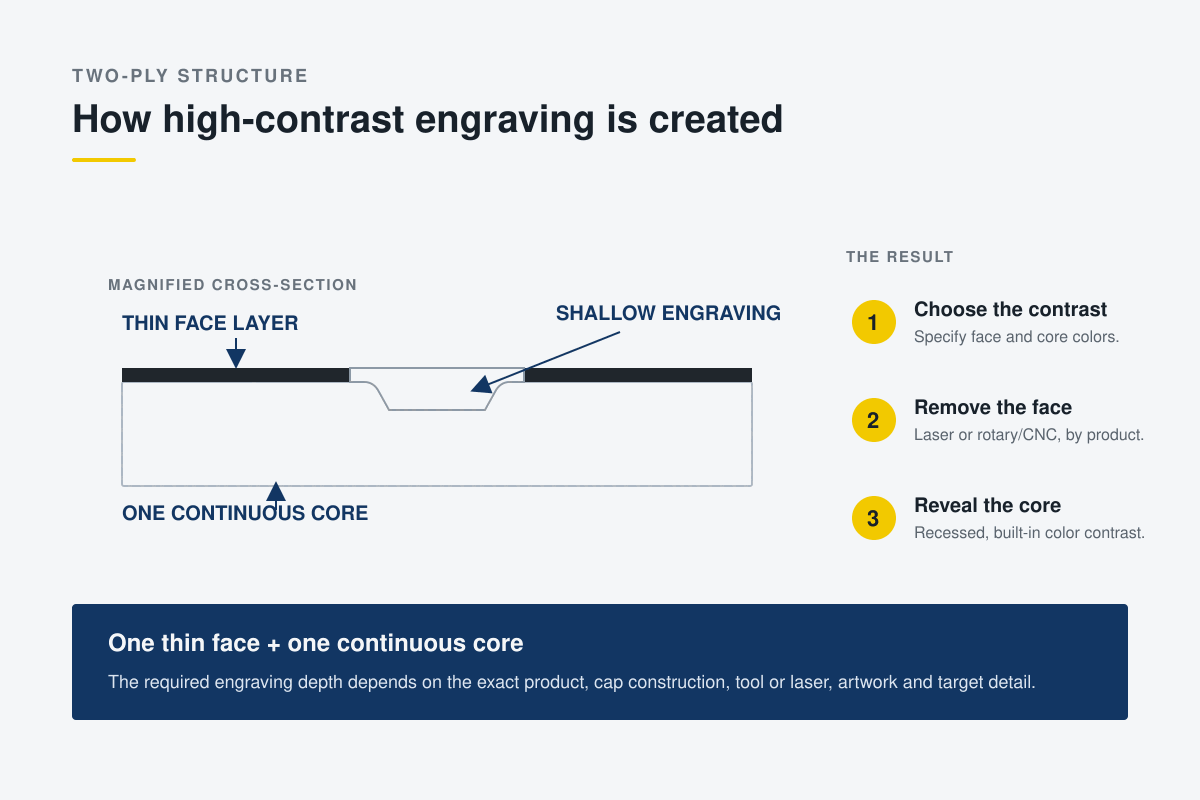

Anatomie matérielle
Une fine couche de face sur un noyau continu
Calque de visage
La fine couche de surface fournit la couleur et la finition de fond visibles. Il peut être mat, brillant, brossé, miroir, texturé ou autre aspect approuvé.
Couche centrale
La base continue fournit la couleur contrastée révélée. Il constitue également la majeure partie de l’épaisseur de la tôle et prend en charge la découpe, le perçage et l’installation.
Rainure gravée
L'outil ou le laser supprime le visage uniquement lorsque des informations sont requises. Une rainure peu profonde contrôlée révèle le noyau sans profondeur inutile.
Pourquoi la structure est utile
Cinq avantages pratiques pour les fabricants d'identification
| Avantage structurel | Ce que cela signifie en production | Ce qui reste à confirmer |
|---|---|---|
| Contraste de couleur intégré | Le texte et les symboles apparaissent en exposant le noyau, de sorte qu'une étape distincte de remplissage de couleur ou d'impression peut ne pas être nécessaire. | Combinaison visage/noyau, distance de visualisation et système de couleurs de l'acheteur. |
| Informations variables répétables | Une feuille peut produire des étiquettes avec différents noms, numéros de série, références d'équipement ou données de code QR. | Contrôle des illustrations, densité du code, taille des caractères et vérification de la numérisation. |
| Capacité de détails fins | Une construction de visage correctement contrôlée peut prendre en charge des textes petits et des lignes étroites lorsqu'elle est adaptée à l'outil ou au laser approprié. | Largeur de ligne minimale, géométrie de coupe, mise au point, profondeur et résultat physique de l'échantillon. |
| Flexibilité de fabrication | Le même matériau peut être transformé en rectangles, étiquettes, plaques percées, coins arrondis et formes spéciales. | Polymère exact, épaisseur totale, méthode de découpe, finition des bords et dessin. |
| Apparence d'arrière-plan cohérente | La surface non gravée conserve sa finition spécifiée tandis que le noyau encastré crée l'information. | Lot, état de surface, film protecteur, méthode de nettoyage et échantillon approuvé. |
Gravure versus impression de surface
Ils répondent à différentes exigences d'identification
La gravure crée des informations en supprimant de la matière. Dans une feuille à deux épaisseurs, le texte ou le graphique obtenu est encastré dans la structure en couches. L'impression de surface place de l'encre, du toner ou un autre système de marquage sur un substrat. Aucun des deux processus n’est universellement meilleur.
La gravure double épaisseur est utile lorsque le projet nécessite des informations simples et contrastées, des données variables et un aspect usiné. L'impression peut être le meilleur choix pour les graphiques en couleur, les photographies, les dégradés ou les très grandes quantités avec le même motif. Certains produits finis combinent gravure avec impression UV, sérigraphie ou remplissage couleur après vérification de la compatibilité des procédés.
Ne surestimez pas la durabilité
Le contraste encastré ne rend pas automatiquement chaque feuille de gravure de qualité extérieure, résistante aux UV, aux produits chimiques, aux rayures ou conforme à une norme de sécurité. Ces propriétés dépendent du capuchon, du noyau, du polymère, de la finition, de l'adhésif, de l'environnement d'installation et de service exacts.
Sélectionnez le bon itinéraire de processus
Le concept de couche ne détermine pas la machine
| Itinéraire matériel LYSHIRE | Méthode de traitement primaire | Conseils à l'acheteur |
|---|---|---|
| Feuille de gravure à base d'ABS | Routage CNC et gravure rotative | Utilisez la configuration de traitement mécanique LYSHIRE pour la gravure, le routage, le perçage et la fabrication associée. |
| Feuille de gravure à base de PMMA/acrylique | Gravure et découpe laser CO2 | Utilisez la configuration laser LYSHIRE séparée et testez la gravure, la découpe, l'extraction et la qualité des bords. |
| Plastique en couches spécial ou non identifié | Seulement après vérification exacte | Confirmez la composition du fournisseur et la technologie approuvée. Une apparence similaire ne prouve pas la compatibilité de la machine. |
D'autres fabricants peuvent approuver des produits individuels pour une utilisation laser et rotative. La compatibilité doit être attachée à la spécification exacte du produit, et non généralisée à partir de « double épaisseur », « ABS » ou « acrylique » uniquement. Les acheteurs peuvent comparer les itinéraires LYSHIRE dans lesystème de traitementetgamme de feuilles de gravure laser.
Contrôle de la profondeur
Retirez le visage proprement, puis arrêtez
- Utilisez l’illustration prévue :inclure le texte le plus petit, la ligne la plus étroite et le symbole le plus détaillé requis par le travail.
- Sécurisez et nivelez le matériel :la planéité et la tenue de la pièce affectent la cohérence du jeu.
- Commencez peu profond :retirez seulement suffisamment de matière pour le visage pour obtenir un résultat de couleur de base complet.
- Inspectez la rainure :vérifiez que les informations sont en retrait, que le noyau est continu et que le visage n'est pas laissé à l'intérieur des caractères.
- Ajustez progressivement :affiner la sélection de profondeur, de puissance, de vitesse, de mise au point, d’avance ou de coupe selon le processus approuvé.
- Conserver l'échantillon :enregistrer le code produit, le lot et les paramètres utilisés pour les commandes répétées.
Il n’existe pas de profondeur de gravure universelle pour chaque feuille à deux épaisseurs. Les gammes de produits industriels spécifient différentes constructions de capuchons et profondeurs cibles, de sorte que le fabricant doit suivre les données du produit sélectionné et analyser un échantillon contrôlé.
Dépannage
Ce que les résultats courants indiquent habituellement
| Contraste faible ou interrompu | La face peut ne pas être entièrement retirée, la feuille peut ne pas être de niveau ou les couleurs sélectionnées peuvent ne pas offrir une séparation visuelle suffisante. |
| Les lettres deviennent trop larges | La gravure est trop profonde, l'angle ou la pointe de la fraise est trop grand ou l'apport de chaleur ferme des détails fins. |
| Les informations semblent imprimées plutôt que gravées | La rainure peut être visuellement trop peu profonde, des images plates peuvent avoir été utilisées pour l'approbation ou la surface a été marquée par un processus différent. |
| Edge affiche une troisième couleur inattendue | Le matériau fourni peut utiliser une autre structure, support ou revêtement. Confirmez que la commande est véritablement une face sur un noyau continu. |
| Les résultats varient sur une feuille | Vérifiez la planéité, la mise au point ou la hauteur Z, le maintien de la pièce, l'épaisseur de la feuille et la cohérence de la couche de surface. |
| Modifications de l'apparence extérieure | Le produit, la couleur ou la finition sélectionnés peuvent ne pas être approuvés pour l’exposition réelle aux UV, aux intempéries, à la chaleur, à l’humidité ou aux produits chimiques. |
Liste de contrôle de l'acheteur
Ce qu'il faut spécifier avant de commander des feuilles de gravure à deux épaisseurs
- Machine:Laser CO2, routeur CNC ou graveur rotatif.
- Parcours matériel :Configuration mécanique à base d'ABS ou configuration laser à base de PMMA/acrylique.
- Structure des couleurs :couleur du visage, couleur de base continue et contraste requis.
- Surface:finition mate, brillante, brossée, miroir, texturée ou autre approuvée.
- Dimensions:feuille ou format fini, épaisseur totale, trous, coins, fentes et formes spéciales.
- Oeuvre :informations fixes ou variables, taille minimale du texte, largeur de ligne, exigences en matière de code QR ou de code-barres.
- Montage:support adhésif, vis, rivets, fixation de badge ou autre méthode.
- Environnement:utilisation intérieure/extérieure, UV, température, humidité, produits chimiques et nettoyage.
- Approbation:échantillon de couleur physique et test de traitement avant la production.
Pour les autres constructions, y compris les matériaux à trois épaisseurs, double face et à gravure inversée, consultez lesSystème de structure LYSHIRE. Les pièces finies peuvent être discutées via leservice d'application personnalisé.
Foire aux questions
FAQ sur les feuilles de gravure à deux épaisseurs
Qu'est-ce qu'une feuille de gravure double épaisseur ?
Il s'agit d'une feuille de plastique en couches avec une fine face colorée sur un noyau continu d'une couleur différente. La gravure supprime le visage dans des zones sélectionnées et expose le noyau sous forme d'informations contrastées et en retrait.
Les feuilles de gravure à deux épaisseurs, bicolores et bicolores sont-elles identiques ?
Ils décrivent souvent le même concept général de contraste, mais les termes ne définissent pas le polymère, le procédé de machine, l'épaisseur, la finition ou les performances en extérieur. Les spécifications exactes du produit doivent encore être confirmées.
La même feuille double épaisseur peut-elle être utilisée pour la gravure laser et rotative ?
Seulement si le produit exact est approuvé pour les deux processus. LYSHIRE sépare normalement sa configuration laser CO2 PMMA/acrylique de sa configuration ABS CNC/rotative. Ne présumez pas que la compatibilité se fonde uniquement sur l’apparence.
À quelle profondeur doit être gravée une feuille de gravure à deux épaisseurs ?
Juste assez profond pour retirer proprement le visage et exposer le noyau contrastant. La profondeur correcte dépend du produit, de l'illustration, de l'outil ou du laser sélectionné et des détails de la cible, un test sur échantillon est donc nécessaire.
Les étiquettes gravées à deux épaisseurs sont-elles toujours adaptées à une utilisation en extérieur ?
La performance extérieure dépend du polymère exact, de la construction de la face, de la couleur, de la finition, de l’adhésif, de l’installation et des conditions d’exposition. Demandez un produit approuvé et testé pour l’environnement prévu.
Quelles informations doivent être incluses dans une demande de feuille à deux épaisseurs ?
Fournissez la machine, l'itinéraire du matériau, les couleurs de face/noyau, la finition, l'épaisseur, la taille, la quantité, les illustrations, la fabrication, la méthode de montage, l'environnement de service, le pays de destination et les exigences en matière d'échantillon.
Examen de la structure et des échantillons
Confirmez le visage, le noyau et l'itinéraire de traitement avant la production
Envoyez à LYSHIRE votre type de machine, votre application, vos couleurs de face/noyau, votre épaisseur, vos dimensions, vos illustrations et votre environnement de service. Notre équipe peut recommander la configuration laser à deux couches, CNC ou rotative appropriée et organiser la vérification des échantillons pour les projets B2B qualifiés.
Contacter LYSHIRERéférences techniques :Glossaire des matériaux Rowmark, Guide des matériaux de gravure GravotechetGuidage plastique pour gravure laser Trotec. La sélection finale des matériaux et les paramètres doivent suivre les spécifications actuelles du produit LYSHIRE et la validation de l'acheteur.
