Les illustrations de gravure à trois épaisseurs peuvent révéler deux couleurs contrastées sur une seule face de traitement. Une production fiable dépend de la cartographie de chaque élément graphique à la bonne profondeur, du test du matériau réel et de la conservation du fichier, de l'échantillon et de la configuration approuvés sous une seule révision.

Confirmez d’abord ce que signifie « trois épaisseurs » pour la feuille sélectionnée

La terminologie du secteur n’est pas parfaitement uniforme. Le glossaire de Rowmark décrit les substrats à deux et trois couches en termes de couches de finition contrastées et de relations entre les noyaux, tandis que son produit LaserMax Tri-Layer est spécifiquement décrit comme un film, un capuchon et un noyau. D'autres plastiques de gravure à trois couches peuvent utiliser une autre construction. Par conséquent, l’expression feuille de gravure à trois épaisseurs ne suffit pas à définir l’ordre des couleurs visibles ou la direction du traitement.

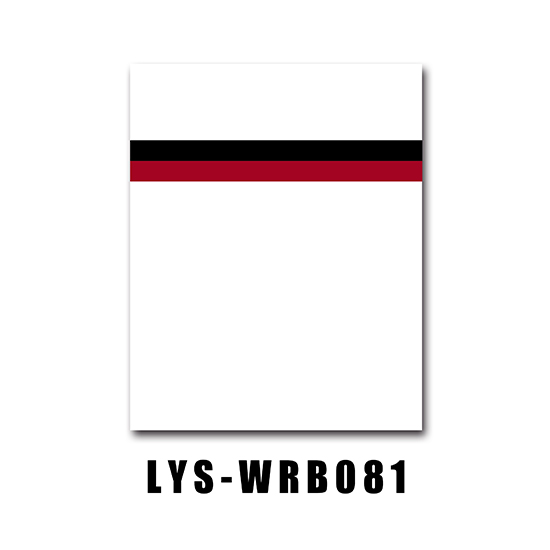

Écrivez la construction à partir de la face de travail vers le bas. Pour l'exemple blanc/rouge/noir de ce guide, l'ordre est le suivant : face blanche, couche intermédiaire rouge et base noire continue. Un passage peu profond enlève le visage blanc et révèle le rouge. Un passage plus profond continue à travers la couche rouge et révèle du noir. Si la commande était noir/rouge/blanc, la même œuvre produirait un résultat complètement différent.

Demandez une coupe transversale physique, un échantillon de couleur ou un échantillon approuvé et identifiez le côté gravé. Ne déduisez pas la commande d’une petite vignette, d’un code produit ou d’une liste de trois couleurs.

Commencez par la hiérarchie des messages, pas par la profondeur de la machine

Avant d'attribuer des paramètres de processus, décidez de la signification de chaque couleur dans la conception finale. La couleur du milieu peut porter un mot d'avertissement, une bande d'état ou un symbole de clé, tandis que la couleur de base porte l'identification de l'équipement, des instructions ou un texte d'assistance. Cela crée une hiérarchie visuelle sans remplissage de peinture ni pièces appliquées séparément.

La signification des couleurs est spécifique au projet. Une couche intermédiaire rouge ne rend pas automatiquement un panneau conforme à une norme de sécurité. Le concepteur ou le constructeur d'équipement doit définir la formulation, les symboles, l'utilisation et l'emplacement des couleurs requis conformément à la norme applicable et à l'évaluation des risques.

Utilisez l'épreuve PDF pour afficher les couleurs finales attendues, et pas seulement les couleurs des calques d'illustration. Les opérateurs doivent être en mesure de comparer l'aperçu à l'écran, la feuille physique et l'échantillon fini sans interpréter un code non documenté.

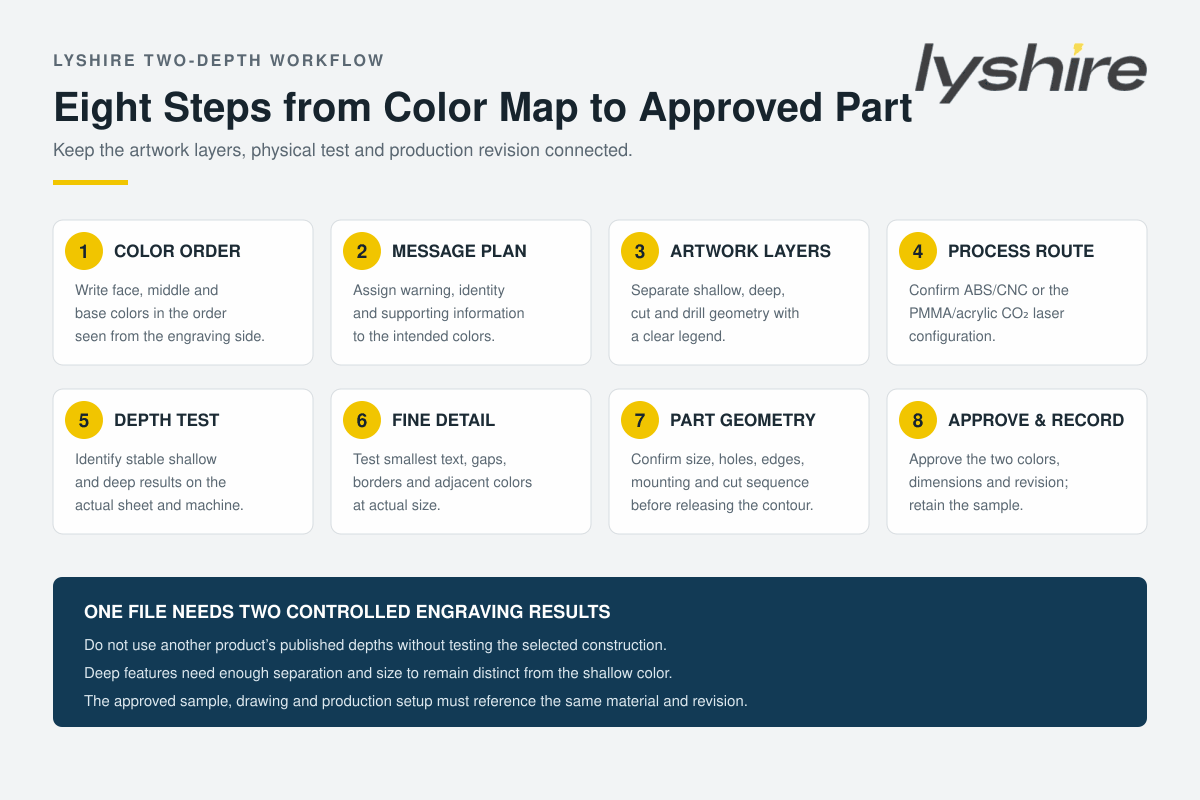

Créer une carte couleur-profondeur explicite

Nommez les calques par fonction plutôt que par couleur logicielle uniquement. « SHALLOW_RED » et « DEEP_BLACK » communiquent plus que « Layer 1 » et « Layer 2 ». Ajoutez une légende indiquant la couleur finie requise, le groupe de profondeur attendu et la référence du matériau.

Créez des illustrations épurées à taille réelle

Préparez l'illustration de gravure à trois épaisseurs à l'échelle 1:1, indiquez si les dimensions utilisent des millimètres ou des pouces et incluez la largeur et la hauteur finales sur l'épreuve. Convertissez le texte de production approuvé en plans tout en conservant un modèle modifiable distinct. Supprimez les chemins en double, les contours ouverts et la géométrie cachée qui pourraient s'exécuter deux fois ou entrer dans le mauvais groupe de profondeur.

Gardez les couches peu profondes, profondes, coupées, de trous et de notes séparées. Si un graphique contient à la fois des éléments rouges et noirs, divisez les objets plutôt que d'utiliser un effet d'apparence qui pourrait être aplati ou réinterprété lors de l'exportation. Vérifiez que les masques de détourage, les chemins composés et les formes inversées restent corrects dans le logiciel de production.

Pour connaître les principes détaillés de préparation des illustrations, consultez le guide des illustrations de gravure de précision LYSHIRE et fournissez une épreuve PDF lisible par l'homme avec le fichier vectoriel de production.

Sélectionnez ensemble le matériau et l'itinéraire de traitement

Trotec confirme que les plastiques laser sont disponibles en constructions à une, deux et trois couches et décrit des feuilles d'acrylique modifié à deux ou trois couches pour la gravure et la découpe au laser. Le LaserMax Tri-Layer de Rowmark est une construction acrylique à impact spécifique au produit avec des profondeurs de gravure peu profondes et profondes publiées. Ces chiffres montrent le concept et non un paramètre universel pour chaque fournisseur.

La configuration ABS standard de LYSHIRE appartient à la voie CNC/rotative. Les projets laser CO2 doivent utiliser la configuration distincte à base de PMMA/acrylique qui a été sélectionnée pour le traitement laser. Ne testez pas une feuille ABS standard avec des paramètres laser copiés simplement parce qu'un autre produit à trois épaisseurs est laserable.

Indiquez le type de machine dans la demande et examinez lesSystème de traitement LYSHIRE. Si la feuille doit être fournie sous forme de pièces finies, fournissez les illustrations et la géométrie afin que l'itinéraire de fabrication approprié puisse être évalué.

Déterminez les résultats peu profonds et profonds avec une bandelette de test

Un travail en deux profondeurs nécessite deux résultats visuels stables. Créez une bandelette de test qui passe progressivement d'un retrait insuffisant du visage à une révélation nette de couleur moyenne, puis vers la couleur de base. La fenêtre peu profonde acceptable doit exposer la couleur moyenne de manière cohérente sans montrer la base à travers des zones minces.

Ensuite, établissez le résultat profond. Il doit retirer les deux premières couches et laisser apparaître proprement la base sans couper inutilement loin dans la feuille. Une profondeur excessive peut agrandir les éléments, augmenter la chaleur ou la charge de coupe et rendre les régions peu profondes adjacentes plus difficiles à contrôler.

Enregistrez les réglages peu profonds et profonds acceptés avec le matériau exact, l'épaisseur, la référence du lot ou de l'échantillon, l'équipement, la lentille ou le couteau et la date. Les profondeurs publiées à partir d'un autre produit peuvent constituer un contexte utile mais ne doivent pas remplacer les tests.

Conception pour une fenêtre de processus plus petite

La couche peu profonde peut être fine, tandis que la passe profonde doit parcourir plus loin avant que la couleur de base n'apparaisse. Cette différence affecte les petits textes, les espaces étroits et les couleurs étroitement adjacentes. Une caractéristique gravée clairement en rouge peut s'élargir, s'adoucir ou fusionner lorsqu'elle est transformée en noir avec un réglage plus profond.

Testez séparément le plus petit texte rouge et le plus petit texte noir. Testez également les éléments rouges et noirs placés les uns à côté des autres, les coins intérieurs serrés, les bordures fines, le texte inversé et les petits îlots. Laissez suffisamment de séparation pour que le passage profond ne perturbe pas un élément peu profond voisin.

Il n’y a pas de hauteur de caractère ou de largeur de trait minimale pour chaque feuille de gravure à trois épaisseurs. La structure du matériau, l'épaisseur de la face, l'épaisseur de la couche intermédiaire, le point laser ou la pointe du cutter, la profondeur, la mise au point, le faux-rond et le graphisme influencent tous le résultat.

Planifier les outils CNC et rotatifs pour les deux profondeurs

Pour la gravure mécanique, la géométrie de la pointe de la fraise détermine la manière dont un canal s'élargit à mesure qu'il s'approfondit. Une fraise en forme de V, par exemple, produit naturellement une ouverture plus large à une plus grande profondeur que lors d'un passage peu profond. Ceci doit être pris en compte lorsque la même police apparaît dans les couleurs centrales et de base.

Confirmez l'affûtage de l'outil, l'état de la broche, le maintien de la feuille, la référence Z et l'élimination des copeaux. Un léger changement dans la hauteur de la feuille peut faire passer une entité du rouge au noir, en particulier lorsque la fenêtre acceptable de la couche intermédiaire est étroite. Testez plusieurs positions sur la feuille si la planéité ou l'état du lit peuvent affecter la profondeur effective.

Gravez les informations superficielles et profondes pendant que la pièce est toujours bien supportée chaque fois que la géométrie et la stratégie de FAO le permettent. Les trous et les contours extérieurs peuvent ensuite être réalisés selon la séquence vérifiée, avec une rétention des petites pièces planifiée avant la découpe finale.

Planifier les illustrations laser en tant qu'opérations distinctes

Sur la configuration laser appropriée à base de PMMA/acrylique, les illustrations superficielles et profondes doivent être attribuées à des opérations ou à des groupes de paramètres distincts. Ne comptez pas sur des couleurs d'écran subtiles sans légende de calque. Confirmez que les contours de découpe vectorielle ne peuvent pas recevoir accidentellement un paramètre de gravure, et vice versa.

La profondeur peut être ajustée grâce à des combinaisons contrôlées de puissance, vitesse, résolution, passes et mise au point en fonction de l'équipement et du matériau sélectionné. Évitez de présenter un jeu de paramètres comme universel. Inspectez les résidus, la chaleur excessive, les dommages de surface et l’exposition incomplète de la couleur moyenne ou de base.

Si plusieurs passes sont utilisées, vérifiez l’alignement et si la passe ultérieure affecte les illustrations adjacentes peu profondes. Un échantillon représentatif doit contenir le même mélange de caractéristiques petites, grandes, superficielles et profondes que le travail réel.

Contrôler les données variables et les mises en page répétées

Les étiquettes à trois épaisseurs combinent souvent des graphiques d'avertissement fixes avec des numéros d'équipement, des emplacements ou des données de série variables. Définissez quels champs de variables utilisent la couleur centrale et lesquels utilisent la couleur de base. Une feuille de calcul structurée doit contenir une ligne par pièce, un identifiant unique, un texte exact et le groupe d'illustrations prévu.

Générez une épreuve qui montre le résultat final en rouge et noir pour les enregistrements représentatifs. Vérifiez la valeur la plus longue, le texte le plus petit et tous les caractères en dehors de la langue principale. Rapprochez le nombre de rangées, la quantité demandée et la liste de colisage avant la production.

Ne retapez pas manuellement les corrections sur la machine. Mettez à jour la source contrôlée, émettez une nouvelle révision et régénérez le fichier de production et la preuve.

Intégrer les trous, les profils et le montage

Le dessin doit définir les dimensions finies, l'épaisseur, le rayon du coin, le diamètre du trou et les positions centrales, les fentes, les découpes, les exigences en matière de bords et le montage. Gardez la géométrie de coupe séparée des deux profondeurs de gravure. Un trou ne doit pas être confondu avec un graphique circulaire noir, même si les deux apparaissent sombres dans un aperçu.

Si un support adhésif est requis, spécifiez le substrat d’installation, la texture, la courbure et l’environnement. Les trous mécaniques et l'adhésif peuvent affecter les marges utilisables et l'espacement des œuvres d'art peu profondes et profondes. Vérifiez le jeu entre la tête de fixation et évitez de placer le texte critique trop près d'un bord coupé.

Approuver l’échantillon le plus exigeant

L’échantillon ne doit pas contenir uniquement du texte volumineux. Incluez la plus petite caractéristique peu profonde, la plus petite caractéristique profonde, l'espacement rouge/noir le plus proche, la plus grande zone remplie, les trous pertinents, le contour extérieur et la méthode de montage prévue. Inspectez la séparation des couleurs, les résidus, la profondeur, les dimensions, les bords et l'état de la surface.

Enregistrez l'ordre des couleurs du matériau, la construction, l'épaisseur, la révision des illustrations, les paramètres peu profonds/profonds et la date de l'échantillon approuvé. Si l'ordre des couleurs ou le modèle de matériau change, répétez le test plutôt que de conserver les anciens paramètres.

Pour l'inspection de la production, comparez les pièces à l'échantillon approuvé sous un éclairage constant. Vérifiez que les traits peu profonds conservent la couleur moyenne et que les traits profonds atteignent systématiquement la base sans percée involontaire.

Pannes courantes et contrôles correctifs

Liste de contrôle de la demande de prix pour les projets à trois épaisseurs à deux profondeurs

Envoyez à LYSHIRE l'ordre des couleurs depuis la face de gravure vers le bas, l'itinéraire du matériau, l'épaisseur, le format de feuille complète ou de pièce finie, les illustrations avec des couches peu profondes/profondes/découpées, l'épreuve couleur PDF, le plus petit texte et l'espace, les dimensions, les trous, le montage, l'environnement, le tableau de données variables, la quantité, l'approbation de l'échantillon et les exigences d'inspection.

Pour les commandes de couleurs personnalisées, de formes non standard ou de supports adhésifs, voirApplications personnalisées LYSHIRE. L'équipe technique peut vérifier si la structure et le processus demandés conviennent à l'échantillonnage.

Foire aux questions

Références matériaux tricouches :Plastiques laser Trotec à deux ou trois couches, Spécifications du Rowmark LaserMax Tri-Layer, Description de la construction Rowmark Tri-LayeretGlossaire terminologique des matériaux Rowmark.
