Comment spécifier des feuilles de gravure à trois épaisseurs pour des panneaux multicolores
Structure tricolore et contrôle de la profondeur
Comment spécifier des feuilles de gravure à trois épaisseurs pour des panneaux multicolores
Une véritable feuille de gravure à trois épaisseurs peut afficher la couleur originale du visage ainsi que deux couleurs différentes en retrait. Le résultat dépend d’une structure ordonnée de la face, du milieu et de la base, ainsi que du contrôle précis de deux profondeurs de gravure. Les acheteurs doivent donc spécifier plus que « plastique 3 épaisseurs » sur leur bon de commande.
Réponse directe :définissez les trois couleurs dans l'ordre, identifiez quelle œuvre d'art doit révéler la couche intermédiaire et laquelle doit atteindre la base, sélectionnez un matériau spécifique au processus pour le travail au laser CO2 ou CNC/rotatif, et approuvez les deux profondeurs sur un échantillon physique avant la production en masse.
Ce que signifie trois épaisseurs
Une feuille fine, trois niveaux de couleurs intégrés

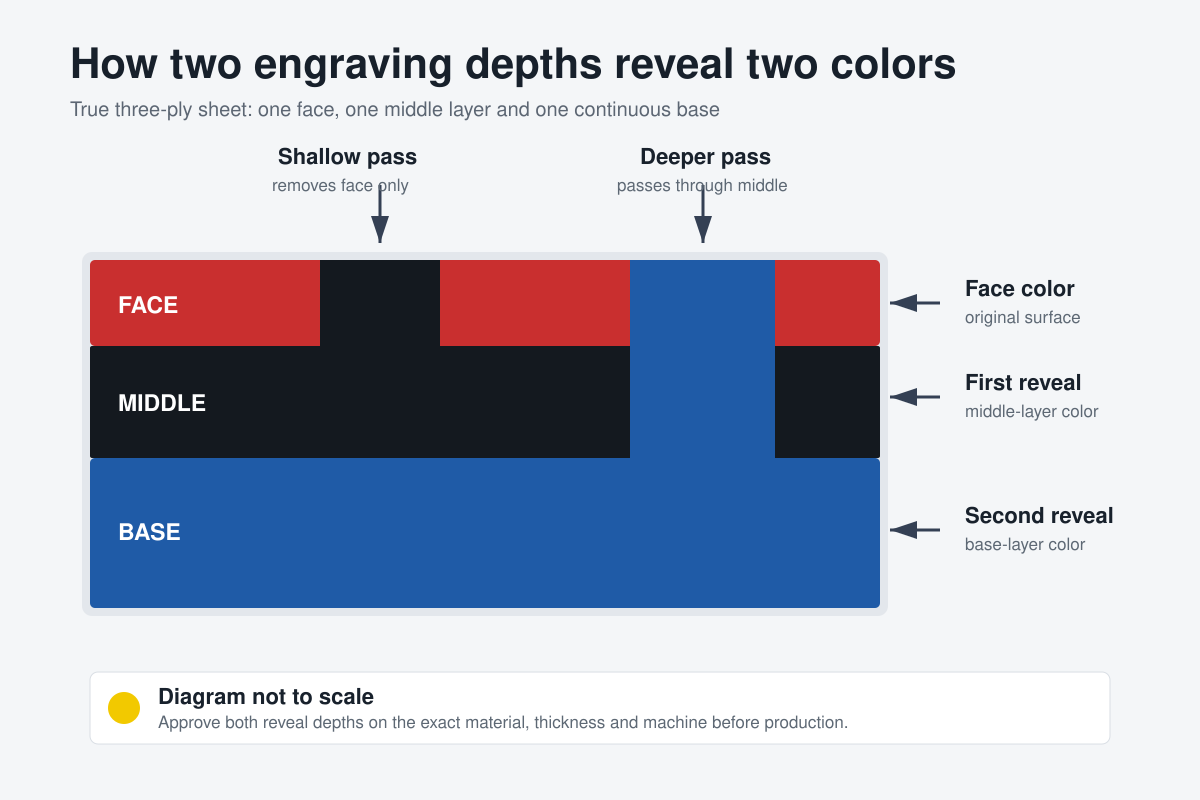

Dans le système à trois épaisseurs LYSHIRE, la feuille finie contient une couleur de face, une couleur intermédiaire et une couleur de base continue. Une gravure peu profonde supprime le visage et expose la couche intermédiaire. Un passage plus profond contrôlé supprime également la couche intermédiaire et atteint la base. Le visage reste visible partout où le dessin n’est pas gravé.
Ce n’est pas la même chose que de coller trois planches épaisses ensemble, d’imprimer deux couleurs sur une feuille ou de remplir de peinture les zones gravées. Par exemple, une feuille rouge/noir/bleu de 1,5 mm peut utiliser le rouge comme face d'origine, le noir pour le texte peu profond et le bleu pour les champs sélectionnés plus profonds, le tout à l'intérieur d'une feuille finie de 1,5 mm.
Commandez les couleurs
Écrivez la séquence de couleurs de la face à la base
Couleur du visage
Le fond visible avant gravure. Il comporte généralement la plus grande zone de couleur ininterrompue et influence fortement l’éblouissement, l’entretien et l’apparence des panneaux.
Couleur moyenne
La première couleur révélée obtenue par une gravure peu profonde. Il contient généralement du texte principal, des titres, des aperçus ou des légendes d'avertissement.
Couleur de base
La seconde révèle une couleur atteinte par une passe plus profonde. Il peut identifier un deuxième niveau d'information, un champ d'état, une zone ou un symbole sélectionné.
Écrivez toujours la commande explicitement, par exemplevisage rouge / milieu noir / base bleue. Une liste qui dit uniquement « rouge, noir et bleu » est ambiguë car inverser l’ordre modifie à la fois le fond et les couleurs produites à chaque profondeur de gravure.
Logique des couleurs
Attribuez à chaque couleur une fonction d'information définie
| Exemple de structure | Logique de mise en page possible | Chèques de l'acheteur |
|---|---|---|
| Rouge / noir / bleu | Fond rouge, avertissements ou légendes noirs peu profonds, codes ou champs secondaires d'un bleu plus profond. | Confirmez que les couleurs sélectionnées correspondent au système visuel du projet et ne sont pas utilisées comme seul signal de sécurité ou d’état. |
| Blanc / rouge / vert | Fond blanc, alarme rouge peu profonde ou informations d'arrêt, vert plus foncé, informations prêtes ou normales. | Ajoutez des mots, des symboles ou une position afin que la signification critique ne dépende pas uniquement du rouge par rapport au vert. |
| Blanc / noir / vert | Fond blanc, instructions noires peu profondes, en-têtes verts plus profonds, panneaux ou symboles de guidage sélectionnés. | Confirmez séparément les règles du panneau fini, le contraste, la conception des symboles et les conditions d'installation. |
| Commande tricolore personnalisée | Marque, orientation, zones de machines, familles de produits ou deux niveaux de données techniques. | Approuvez les couleurs physiques et les deux révèlent des profondeurs ; les couleurs de l’écran ne sont pas une norme de fabrication. |
Le matériau fournit des couches de couleurs ; cela ne rend pas automatiquement le panneau fini conforme. Les couleurs de sécurité, l'accessibilité, les symboles, le libellé, la taille des caractères et le montage doivent respecter les spécifications du marché de destination et du projet.
Deux groupes de profondeur
Séparez l'œuvre d'art avant qu'elle n'atteigne la machine
Un dossier de production doit clairement identifier quels objets appartiennent à la passe de couleur moyenne peu profonde et lesquels appartiennent à la passe de couleur de base plus profonde. Utilisez des calques nommés distincts ou des tons directs approuvés dans le fichier vectoriel, puis verrouillez le mappage dans la feuille de travail. Le texte, les symboles, les panneaux remplis et les lignes coupées ne doivent pas dépendre de la mémoire de l'opérateur.
Concevez les zones les plus profondes avec suffisamment de largeur et d'espacement pour le processus sélectionné. Un changement de profondeur peut modifier la largeur apparente de la ligne, le rayon des coins et la définition des petits détails. Le trait le plus étroit et le caractère le plus petit doivent donc être présents dans l'échantillon d'approbation.
Pas de numéro de profondeur universel
Les profondeurs publiées pour le produit d’un autre fabricant ne conviennent pas automatiquement à une feuille LYSHIRE. Les proportions des couches, le polymère, la construction du capuchon, la puissance de la machine, la mise au point, la géométrie de la fraise et l'étalonnage affectent tous le résultat. Établissez deux paramètres de production approuvés sur le matériau exact commandé.
Choisissez l'itinéraire du processus
Les versions laser et CNC/rotatives doivent être spécifiées séparément
« Trois épaisseurs » décrit la structure de la couleur, et non la compatibilité du polymère ou de la machine. LYSHIRE fournit normalement une configuration à base d'acrylique/PMMA pour les commandes de laser CO2 et une configuration distincte à base d'ABS pour la gravure CNC ou rotative. Ne présumez pas qu’une feuille physique est universelle pour chaque système de gravure.
| Itinéraire de commande | Que confirmer | Objectif d'approbation |
|---|---|---|
| Laser CO2 | Configuration laser à base d'acrylique/PMMA, type de machine, plage de puissance, contrôle de la mise au point, traitement de l'air et exigences de découpe vectorielle. | Enlèvement propre de la face, séparation stable peu profonde/profonde, résidus, effet thermique, saignée et bord coupé. |
| CNC ou rotatif | Configuration mécanique basée sur l'ABS, type de fraise, angle de pointe, diamètre de l'outil, vitesse de broche, méthode d'avance et de maintien. | Bavures, éclats, largeur de trait, planéité, usure de l'outil, répétabilité de la profondeur et bord fraisé. |
Quel que soit l'itinéraire, confirmez simultanément le perçage, la découpe en forme, le support adhésif, le rayon du coin et la méthode d'installation finale. Ces opérations peuvent affecter les spécifications pratiques de la feuille même lorsque les couleurs de face/carrure/base restent inchangées.
Exemple d'approbation
Un test en sept étapes et deux profondeurs
- Enregistrez la feuille exacte :fournisseur, code produit, commande face/milieu/base, polymère, finition, épaisseur totale et lot.
- Préparez une matrice de profondeur :inclure plusieurs candidats superficiels et plusieurs candidats plus profonds sans modifier plusieurs variables machine à la fois.
- Incluez de véritables œuvres d’art :testez le plus petit texte, le trait le plus étroit, les panneaux pleins, les coins, les symboles et le contour de découpe prévu.
- Sélectionnez le réglage peu profond :retirez complètement le visage tout en préservant une couleur de couche intermédiaire propre et ininterrompue.
- Sélectionnez le paramètre plus profond :passer par le milieu de manière cohérente et révéler la base sans élargissement excessif, fusion ou dommage mécanique.
- Inspectez la transition :vérifiez que les zones peu profondes n'exposent pas la base et que les zones profondes ne contiennent pas d'îlots de couche intermédiaire indésirables.
- Conservez le coupon approuvé :marquez la machine, les paramètres, l'outil ou l'objectif, le lot, la révision du dessin et la date d'approbation pour le contrôle de la production.
Épaisseur et équilibre des couches
L'épaisseur totale et la profondeur de révélation sont des spécifications différentes
L'épaisseur totale de la tôle contrôle la rigidité, le montage, l'ajustement, la découpe et l'emballage. Il n’indique pas à l’opérateur où commencent les couleurs centrales et de base. Une feuille triple épaisseur de 1,5 mm reste une feuille finie de 1,5 mm ; les trois couches de couleurs sont contenues dans ce total.
Pour un projet répété, conservez à la fois les exigences de tolérance de la feuille finie et les résultats approuvés en faible profondeur/profondeur. Si la construction de couleur, le polymère, la finition ou l'épaisseur change, revalidez les paramètres. Ne transférez pas un programme de profondeur à partir d’un échantillon de construction différente simplement parce que l’épaisseur globale est la même.
Dépannage
Ce que signifient généralement les défauts courants de gravure à trois épaisseurs
| La couleur de base apparaît dans un texte peu profond | Le passage peu profond est trop profond, la mise au point ou la hauteur Z varie, la feuille n'est pas maintenue à plat ou le mauvais réglage de la tâche a été utilisé. |
| La couleur moyenne reste à l'intérieur des champs profonds | La passe plus profonde est insuffisante ou incohérente ; vérifiez la planéité, la mise au point, l'usure des outils, le mappage des couches et la stratégie de chevauchement. |
| Le texte fin devient trop lourd | Une profondeur excessive, la chaleur du laser, une géométrie d'outil large, un faux-rond ou de multiples passes qui se chevauchent peuvent agrandir la zone gravée. |
| Le bord de couleur semble irrégulier | Examinez la mise au point, l'équilibre vitesse/puissance, la netteté de la fraise, l'avance, l'état de la broche, la qualité des illustrations et la méthode de nettoyage. |
| Le panneau ou les lettres se déforment | Les grands champs profonds peuvent nécessiter une stratégie de remplissage, une séquence, une méthode de maintien ou un matériau spécifique au processus différent. |
| Le lot ne correspond pas à l'approbation | Vérifiez le code produit, le polymère, l'ordre des couleurs, la finition, l'épaisseur, l'échantillon retenu, l'identité du lot et l'étalonnage de la machine avant de continuer. |
Limite de durabilité
Trois couches ne signifient pas automatiquement une qualité extérieure
Le nombre de couches à lui seul ne prouve pas la stabilité aux UV, la résistance aux intempéries, la résistance chimique, la performance au feu ou une durée de vie spécifique. Ceux-ci dépendent du polymère exact, des pigments, de la surface, de la construction, de l'adhésif, de l'installation et de l'environnement. Si le projet est à l'extérieur ou exposé à la chaleur, aux nettoyants, aux huiles, à l'humidité ou à l'abrasion, demandez les données produit pertinentes ou les exigences de test pour la configuration commandée.
De même, un résultat de gravure initial propre ne prouve pas une performance d’adhérence à long terme entre les couches. Inspectez les bords fabriqués, les trous et les points de montage soumis à de fortes contraintes, et effectuez des tests adaptés au projet là où une défaillance serait coûteuse.
Liste de contrôle de la demande de prix
Informations à envoyer avec une demande de feuille à trois épaisseurs
- Séquence de couleurs :face / carrure / base dans un ordre exact, avec des références de couleurs physiques ou contrôlées.
- Logique de profondeur :les éléments artistiques attribués aux couleurs révélatrices peu profondes et plus profondes.
- Traitement:Laser CO2, routeur CNC ou graveur rotatif, y compris les détails de la machine et de l'outillage.
- Feuille:épaisseur totale, dimensions, finition, quantité et planéité ou tolérance requise.
- Fabrication:découpe vectorielle, routage, perçage, biseaux, trous, coins, pièces adhésives ou finies.
- Application:emplacement intérieur/extérieur, visualisation, nettoyage, température, produits chimiques, abrasion et durée de vie prévue.
- Conformité:exigences applicables en matière de sécurité, d’accessibilité, d’incendie, d’électricité, du client ou du marché de destination.
- Approbation:échantillon de couleur physique, coupon de gravure en deux profondeurs et documentation requise avant la production en vrac.
Passez en revue leGamme de feuilles de gravure trois épaisseurs LYSHIREpour des exemples de structure, ou envoyez une séquence de couleurs personnalisée et un itinéraire de traitement via leformulaire de demande de projet.
Foire aux questions
FAQ sur les feuilles de gravure à trois épaisseurs
Comment une feuille triple épaisseur crée-t-elle deux couleurs gravées ?
Un passage peu profond enlève le visage et expose la couche intermédiaire. Un passage plus profond contrôlé supprime également la couche intermédiaire et atteint la base. La zone non gravée conserve la couleur originale du visage.
Une feuille à trois épaisseurs est-elle composée de trois planches épaisses ?
Non. Une véritable feuille de gravure à trois épaisseurs contient trois niveaux de couleur sur une seule feuille mince finie. Par exemple, les trois couleurs peuvent être contenues dans une épaisseur totale de 1,5 mm.
La même feuille peut-elle être utilisée pour la gravure au laser CO2 et CNC ?
Ne le supposez pas. LYSHIRE configure normalement une version à base d'acrylique/PMMA pour les commandes de laser CO2 et une version séparée à base d'ABS pour le travail CNC ou rotatif. Confirmez le processus avant de commander.
Quelles profondeurs de gravure faut-il utiliser ?
Il n’existe pas de paire de réglages universelle. Établissez des réglages peu profonds et plus profonds sur le produit, l'épaisseur, le lot et la machine exacts, car les proportions des couches, la mise au point, la puissance, la vitesse, la géométrie de l'outil et l'étalonnage affectent le résultat.
Une feuille à trois épaisseurs élimine-t-elle le remplissage de peinture ?
Il peut créer des mises en page tricolores grâce à des couches intégrées et à un enlèvement de matière contrôlé, de sorte que de nombreux modèles ne nécessitent pas de remplissage de peinture ni d'impression secondaire. Confirmez si l’œuvre finie nécessite une décoration supplémentaire.
Chaque feuille à trois épaisseurs est-elle adaptée aux panneaux de sécurité extérieurs ?
Le nombre de couches n’établit pas la qualité extérieure ou la conformité réglementaire. Confirmez les performances exactes du matériau et appliquez toutes les règles du marché de destination au panneau fini.
Examen de la structure et des échantillons
Approuver l'ordre des couleurs et les deux profondeurs de gravure
Envoyez à LYSHIRE la séquence de face/milieu/base requise, les illustrations, la machine, l'épaisseur totale, les détails d'application et de fabrication. Notre équipe peut examiner le parcours du processus et préparer un échantillon physique en deux profondeurs pour les projets B2B qualifiés.
